苏州市远极智能科技有限公司

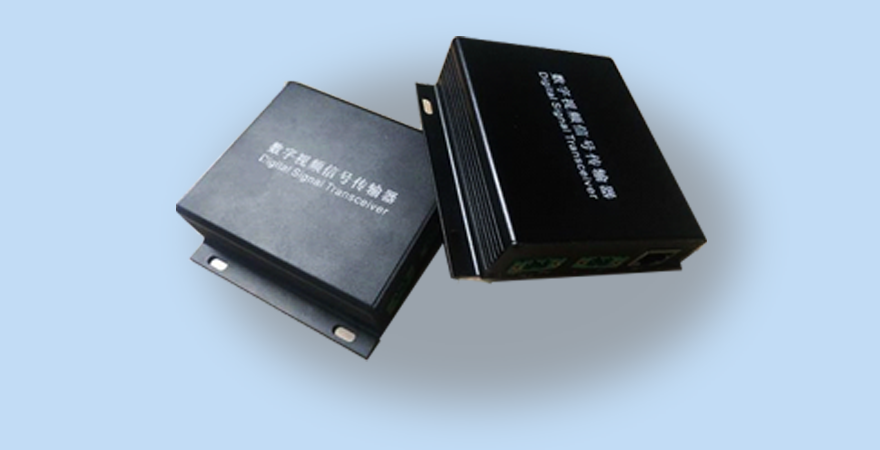

通用型数字视频信号传输器

本产品系列 YJ242 通用型数字视频信号传输器适用于通过两芯无源电缆传输网络视频信号。产品采用工业级设计，适用于各类网络视频传输系统，如安防监控系统、电梯视频网络覆盖、多媒体网络系统、工业自动化控制系统、医疗监护显示系统、广告屏实时播放系统等。

产品特点

1.网络兼容性强。完全兼容 IEEE802 局域网标准系列网络协议，与终端设备(网络摄像机/PC 等)、网络设备(交换机/路由器等)完全兼容。
2.支持多类型传输介质。设备支持同轴电缆、双绞线、电话线、电缆线等多种介质做为传输线路，合理利用多芯电缆的备用线，无需另外铺设网线。
3.即插即用。无需调整/变更原有的网络配置即可使用。支持预设置配对。 4.安全性。设备支持 128bit AES 加密，数据传输安全。
5.具有看门狗功能，当信号中断时，可以自动恢复。此功能有效的确保了设备能够长期稳定的工作，减少了人工参与的环节。

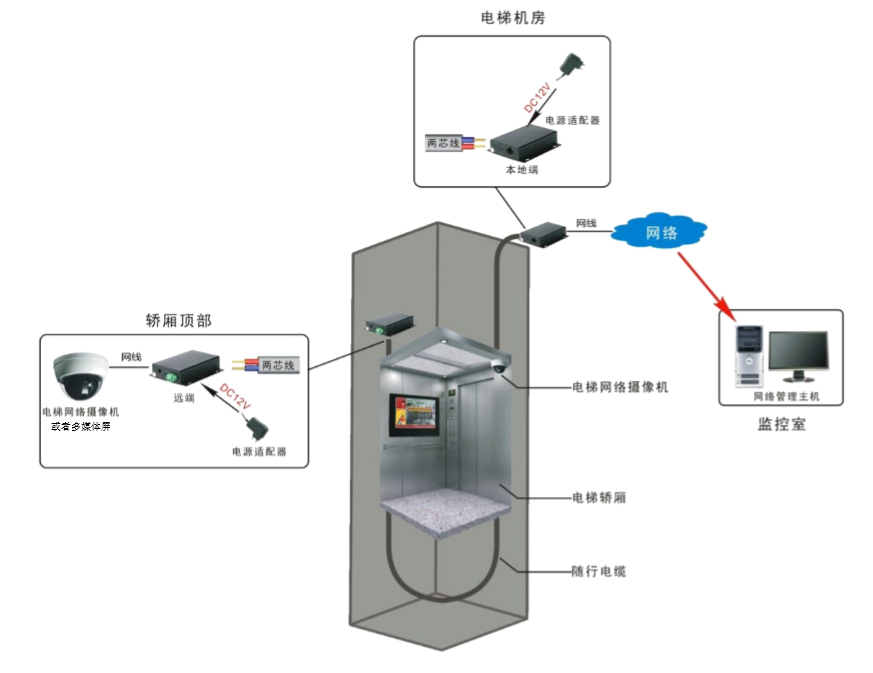

产品应用

技术指标

类别	组件	参数
电源	输入	DC12V 1A
电源	产品功耗	≤5W
传输	传输媒介	双绞线、RVV 线、闭路监控线
传输	带宽	2×0.75mm2 （以上）线缆传输 600 米，大于 50Mbps 2×0.75mm2 （以上）线缆传输 200 米，大于 90Mbps
运行	信号中断自恢复	具有信号中断自恢复功能
	看门狗	巡检周期 15S
	恢复时间	≤3S
连接器	电源输入	DC 座 5.5mm *2.1mm
	信号输入、输出	两个 5.08×2 螺栓式工业接线端子
	以太网路	>RJ45（一个）
环境要求	工作温度	-20℃~70℃
	湿度（非冷凝）	0-95%
	储存温度	-40℃-85℃
外形尺寸	长宽高	105mm95mm28mm

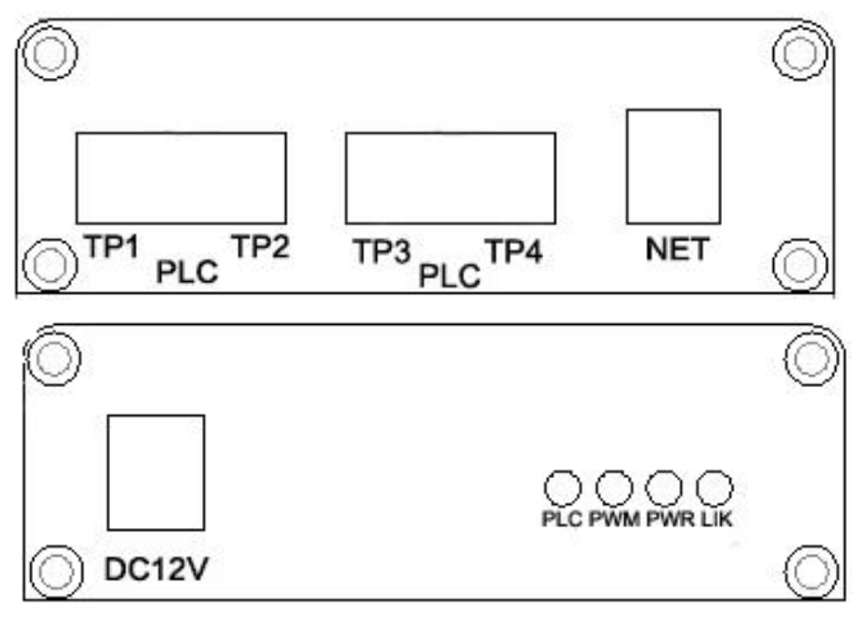

端口定义

类别	组件		参数
端子	TP1，TP2		载波信号输入/输出
端子	TP3，TP4		载波信号输入/输出
端子	NET		网络接口
DC 座	DC12V		设备供电电源输入
指示灯	PLC	绿	载波信号指示灯：载波信号通讯时长亮
	PWM	绿	产品运行指示灯：通讯时闪烁
	PWR	绿	电源指示灯：产品供电正常时常亮
	LIK	绿	以太网指示灯：网络通讯时闪烁

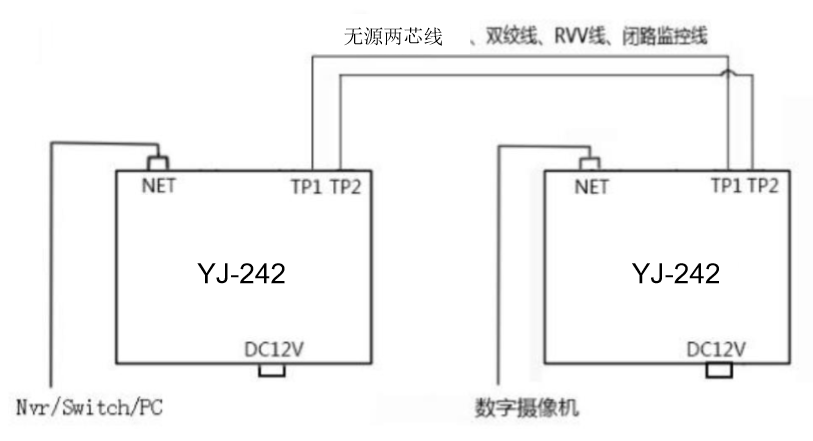

接线示意图

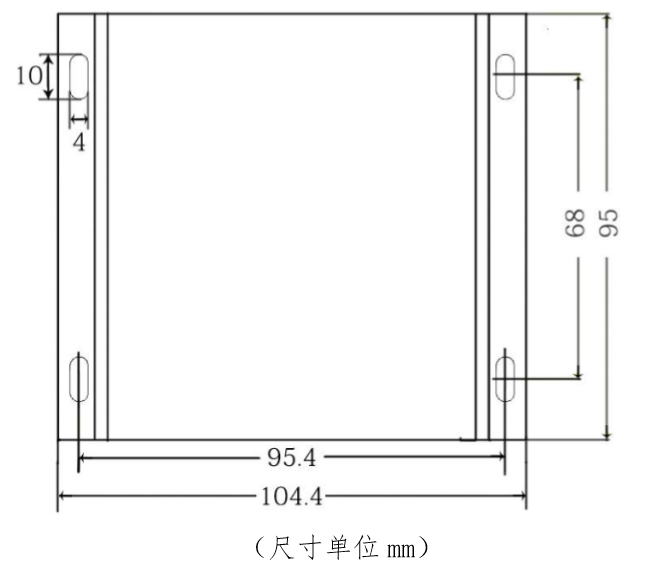

安装尺寸图
