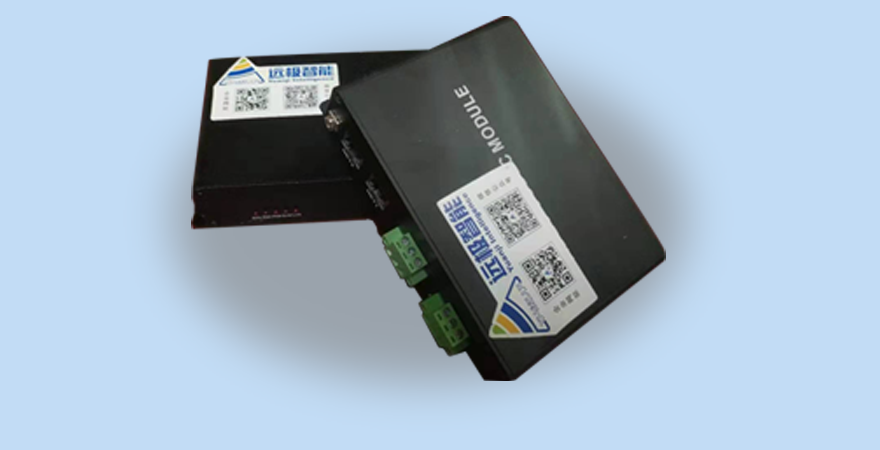

大功率电力载波数字信号传输器

本产品 YJ244 系列大功率数字视频信号传输器适用于通过各类在用两芯电缆、电梯随行电缆或照明线路传输网络信号。产品采用工业级设计，适用于各类网络视频传输系统，如安防监控系统、电梯视频网络覆盖、多媒体网络系统、工业自动化控制系统、医疗监护显示系统、广告屏实时播放系统等。

产品特点

1.网络兼容性强。完全兼容 IEEE802 局域网标准系列网络协议，与终端设备(网络摄像机/PC 等)、网络设备(交换机/路由器等)完全兼容。
2.支持多类型传输介质。设备支持同轴电缆、双绞线、电话线、电缆线等多种介质做为传输线路，合理利用电梯随行电缆，无线另外铺设网线。
3.即插即用。无需调整/变更原有的网络配置即可使用。支持预设置配对。 4.安全性。设备支持 128bit AES 加密，数据传输安全。
5.具有看门狗功能，当信号中断时，可以自动恢复。此功能有效的确保了设备能够长期稳定的工作。
6. 带有复合双模信号阻隔功能，可以阻断调制信号传出到电源的输入输出端防止对前后端设备造成信号影响。

产品应用

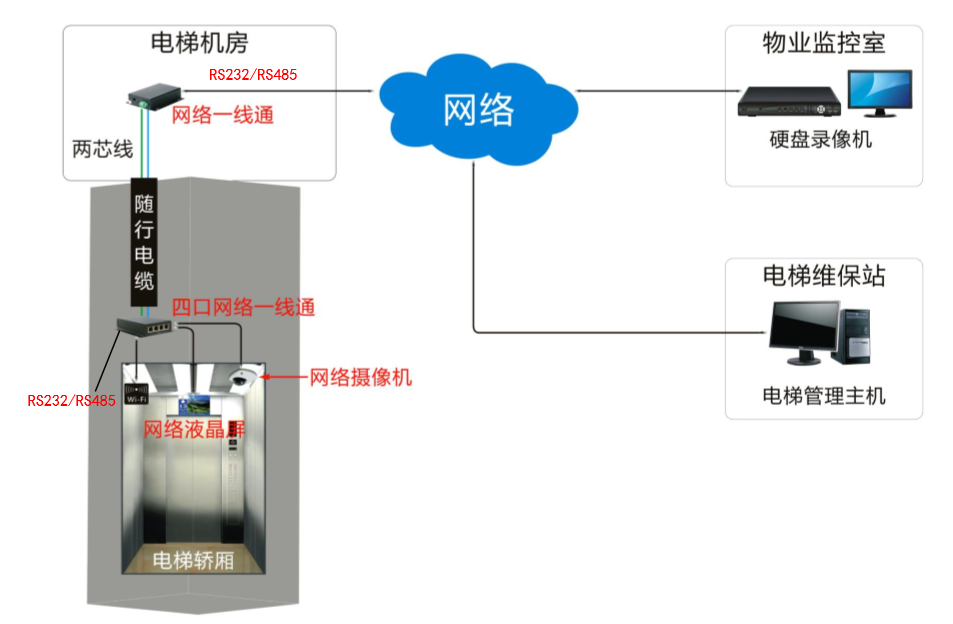

产品相关型号

型号		描述
多口网络一线通	YJ244-2S	双 RJ45 端口网络一线通信号发送端
	YJ244-4S	四 RJ45 端口网络一线通信号发送端
	YJ244-3S1R	三 RJ45 端口+一个 RS232 输入信号发送端
	YJ244-3S14	三 RJ45 端口+一个 RS485 输入信号发送端
单口网络一线通	YJ244-1R	一RJ45端口输出信号接收端
	YJ244-1R1R	一RJ45+一个RS232端口输出信号接收端
	YJ244-1R14	一RJ45+一个RS485端口输出信号接收端

技术指标

类别	组件	参数
电源	输入	100VAC-240VAC
电源	产品功耗	≤5W
传输	传输媒介	电梯随行照明电缆（100VAC-240VAC，最大负载7A）双绞线 RVV 线闭路监控线
传输	带宽	RVV2×0.75 平方毫米线缆传输 600 米，大于 50Mbps；最大传输距离1000米
运行	信号中断自恢复	具有信号中断自恢复功能
	看门狗	巡检周期 15S
	恢复时间	≤3S
连接器	电源输入	DC 座 5.5mm *2.1mm
	信号输入、输出	两个 5.08×2 螺栓式工业接线端子
	以太网路	>RJ45 或RJ45+RS232 或RJ45+RS485
环境要求	工作温度	-20℃~70℃
	湿度（非冷凝）	0-95%
	储存温度	-40℃-85℃
外形尺寸	长宽高	105mm95mm28mm

端口定义

类别	组件		参数
端子	TP1，TP2		载波信号输入/输出
端子	L，N		载波信号输入/输出
端子	NET1/ NET2/ NET3/ NET4		网络接口
端子	RS232/ RS485		通讯协议接口
指示灯	PLC	绿	载波信号指示灯：载波信号通讯时长亮
	PWM	绿	产品运行指示灯：通讯时闪烁
	PWR	绿	电源指示灯：产品供电正常时常亮
	LIK	绿	以太网指示灯：网络通讯时闪烁

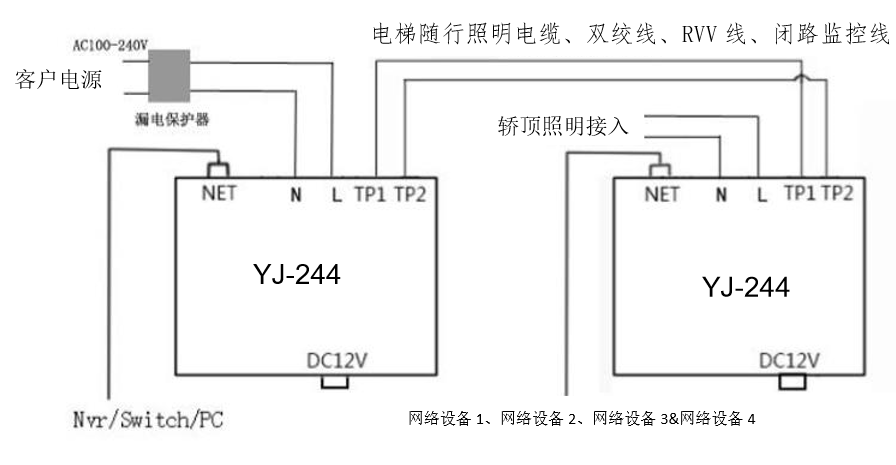

接线示意图

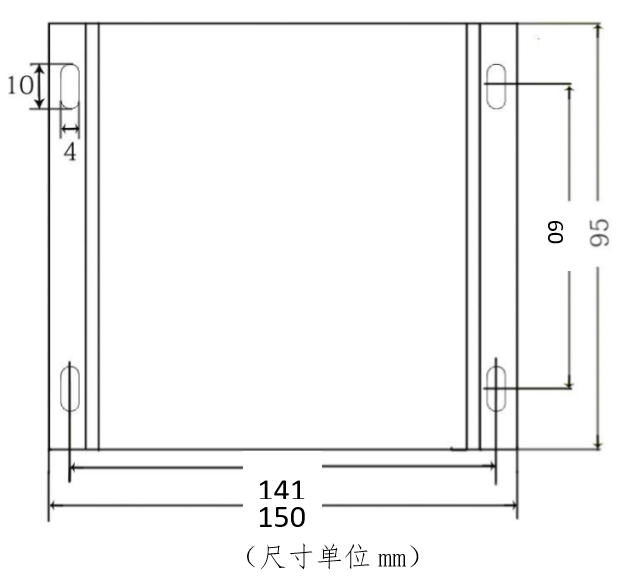

安装尺寸图
